① 外裝式電動滾筒一般采用套筒式聯軸器聯接，電機懸臂式定軸齒輪傳動的外裝式電動滾筒一般采用對開式聯軸器聯接。隨著外裝式電動滾筒的不斷革新與技術進步，將根據用戶要求對聯接方式進行改進，讓傳動效果比之前好。

② 電機具有安裝支座的外裝電動滾筒因配用功率較大（一般在45KW-160KW之間），應選用彈性聯軸器或液力耦合器聯接。其電機、彈性柱銷聯軸器及液力耦合器的配用，可根據配用電機功率選型。

那么外裝電動滾筒主要型號有哪些？

1、WD(Ⅱ)型外裝式減速滾筒。

2、YTH型外裝減速滾筒。

3、W（X、B、D）T、W（X、B、D）N型外裝滾筒。

4、WZ型外裝式電動滾筒。

結構又有什么特點呢？

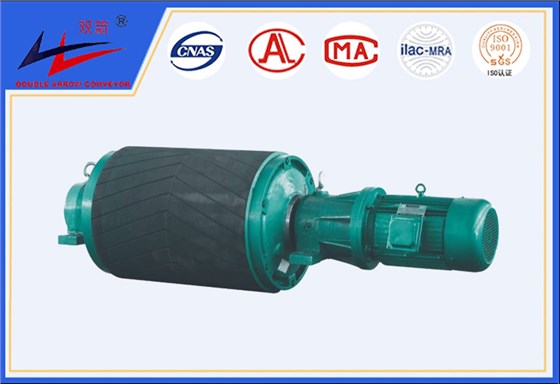

（1）外裝電動滾筒為兩級減速的定軸齒輪傳動結構，根據需要也可制造成三級減速，齒形，齒輪精度，齒輪材質一般和普通電動滾筒相同。由于定軸齒輪傳動屬于老產品，故選用的相對較少。

（2）外裝電動滾筒為擺線針輪傳動結構的外裝式電動滾筒，這是由硬齒面的針齒殼輸出的擺線針輪減速機構，轉動嚙合件為軸承鋼制造。

（3）外裝電動滾筒是從各種固定式帶式輸送機、斗式提升機、卷揚機等配套的新型驅動裝置。其內部采用行星擺線減速機構，使電機外露與滾筒直聯，具有承載能力大、過載能力強、傳動平穩、噪聲低、壽命長，使用維修方便，操作可靠等優點?？蓾M足各種逆止、包膠等要求。
